前言

那天晚上，偶然看到宿舍桌旁闲置的笔记本内存条，一想到这玩意被换下来之后一直没被利用就觉得浪费，因此想着把它利用起来。正好家里还有多的机械硬盘，可以组个nas放学校。

不过其实直接把内存条卖了也可以，我只是太懒

硬件

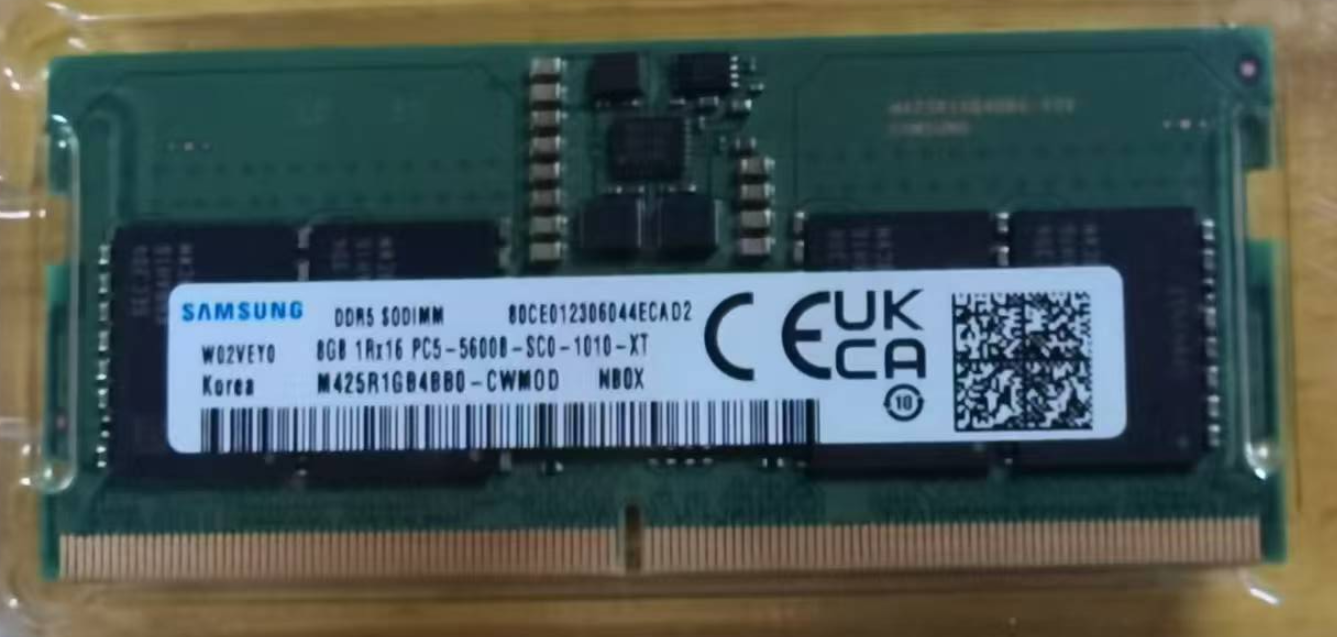

内存条

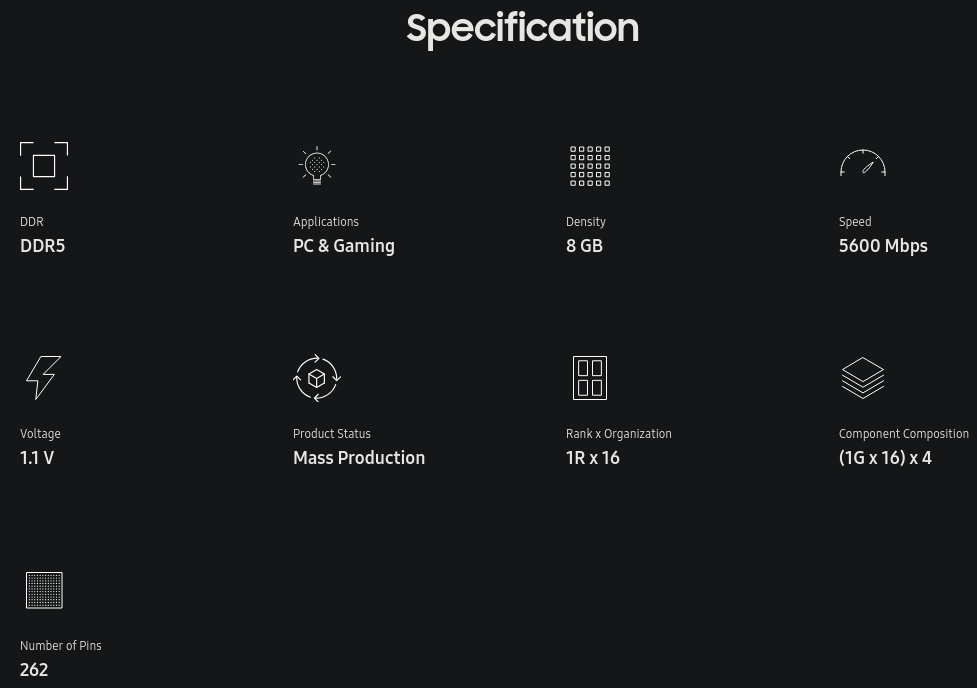

点击上图可跳转至内存官网介绍

# dmidecode 3.5
Getting SMBIOS data from sysfs.
SMBIOS 3.4.0 present.

Handle 0x0010, DMI type 16, 23 bytes
Physical Memory Array
	Location: System Board Or Motherboard
	Use: System Memory
	Error Correction Type: None
	Maximum Capacity: 64 GB
	Error Information Handle: 0x000F
	Number Of Devices: 2

Handle 0x0013, DMI type 17, 92 bytes
Memory Device
	Array Handle: 0x0010
	Error Information Handle: 0x0012
	Total Width: 64 bits
	Data Width: 64 bits
	Size: 8 GB
	Form Factor: SODIMM
	Set: None
	Locator: DIMM 0
	Bank Locator: P0 CHANNEL A
	Type: DDR5
	Type Detail: Synchronous Unbuffered (Unregistered)
	Speed: 5600 MT/s
	Manufacturer: Samsung
	Serial Number: 044ECAD2
	Asset Tag: Not Specified
	Part Number: M425R1GB4BB0-CWMOD
	Rank: 1
	Configured Memory Speed: 4800 MT/s
	Minimum Voltage: 1.1 V
	Maximum Voltage: 1.1 V
	Configured Voltage: 1.1 V
	Memory Technology: DRAM
	Memory Operating Mode Capability: Volatile memory
	Firmware Version: Unknown
	Module Manufacturer ID: Bank 1, Hex 0xCE
	Module Product ID: Unknown
	Memory Subsystem Controller Manufacturer ID: Unknown
	Memory Subsystem Controller Product ID: Unknown
	Non-Volatile Size: None
	Volatile Size: 8 GB
	Cache Size: None
	Logical Size: None

Handle 0x0016, DMI type 17, 92 bytes
Memory Device
	Array Handle: 0x0010
	Error Information Handle: 0x0015
	Total Width: 64 bits
	Data Width: 64 bits
	Size: 8 GB
	Form Factor: SODIMM
	Set: None
	Locator: DIMM 0
	Bank Locator: P0 CHANNEL B
	Type: DDR5
	Type Detail: Synchronous Unbuffered (Unregistered)
	Speed: 5600 MT/s
	Manufacturer: Samsung
	Serial Number: 044EC9EB
	Asset Tag: Not Specified
	Part Number: M425R1GB4BB0-CWMOD
	Rank: 1
	Configured Memory Speed: 4800 MT/s
	Minimum Voltage: 1.1 V
	Maximum Voltage: 1.1 V
	Configured Voltage: 1.1 V
	Memory Technology: DRAM
	Memory Operating Mode Capability: Volatile memory
	Firmware Version: Unknown
	Module Manufacturer ID: Bank 1, Hex 0xCE
	Module Product ID: Unknown
	Memory Subsystem Controller Manufacturer ID: Unknown
	Memory Subsystem Controller Product ID: Unknown
	Non-Volatile Size: None
	Volatile Size: 8 GB
	Cache Size: None
	Logical Size: None

选用之前联想笔记本换下来的，虽然没跑满5600MT/s，不过4800MT/s也足够了，其他参数也是中规中矩。

固态硬盘

Smart Log for NVME device:nvme0n1 namespace-id:ffffffff
critical_warning			: 0
temperature				: 46 °C (319 K)
available_spare				: 100%
available_spare_threshold		: 1%
percentage_used				: 0%
endurance group critical warning summary: 0
Data Units Read				: 214272 (109.71 GB)
Data Units Written			: 1666081 (853.03 GB)
host_read_commands			: 3153806
host_write_commands			: 11164229
controller_busy_time			: 29
power_cycles				: 15
power_on_hours				: 22
unsafe_shutdowns			: 6
media_errors				: 0
num_err_log_entries			: 0
Warning Temperature Time		: 0
Critical Composite Temperature Time	: 0
Temperature Sensor 1           : 46 °C (319 K)
Temperature Sensor 2           : 41 °C (314 K)
Thermal Management T1 Trans Count	: 0
Thermal Management T2 Trans Count	: 0
Thermal Management T1 Total Time	: 0
Thermal Management T2 Total Time	: 0

这个固态硬盘之前领到大优惠券买的，放着没怎么用，也是非常健康，但是有几次异常断电，可能当时临时测试吧，还是养成健康的关机习惯比较好。

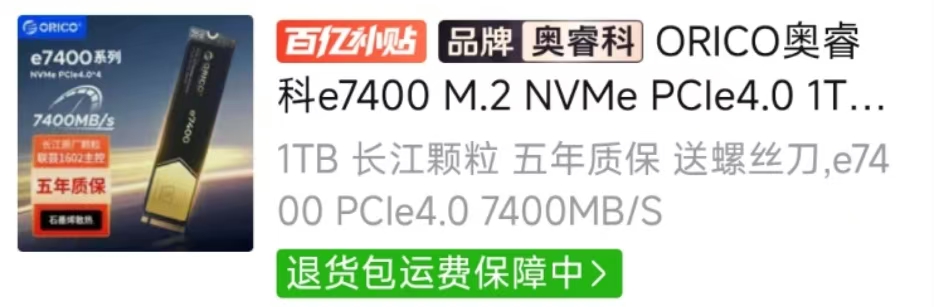

图片是我在五一的时候找到的同款硬盘的截图。

不过不建议用奥睿科与硬盘相关的产品，都不太靠谱。当时这个盘价格便宜也有部分品牌因素。

网卡

USB网卡

我习惯留有USB网卡作备用联网方式，用的是UX3H(免驱版) V1.0。因为我的小主机买的是不包括网卡、内存条、固态硬盘，所以想着在无线网卡没有寄送到之前先用USB网卡。

但事实证明，所谓的免驱也是相对而言，后续会写关于驱动的事情。

建议选购芯片组常见和广泛使用的网卡，驱动相对也会好找，不过驱动找到了能不能正常运行貌似又是个问题

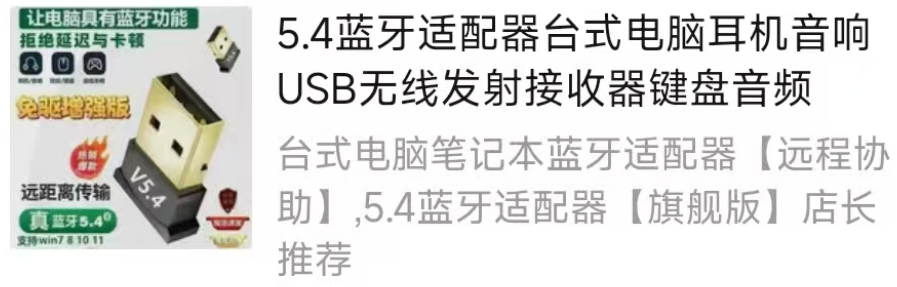

USB蓝牙

买来还没用过，等无线网卡到了才送到。。。

不过最好还是日常备有usb网卡、usb蓝牙以及PE盘

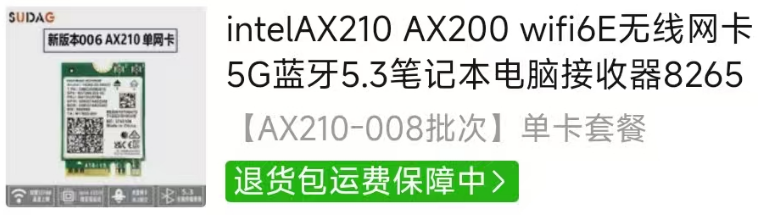

无线网卡

一开始我并没有确定买哪款网卡，不过看了一个b站视频，讲解了英特尔AX200/AX210/AX201/AX211无线网卡。以下内容摘自视频评论区：

• AX210是AX200升级版本，AX211是AX201升级版本
  • AX210和AX211支持WiFi6E，也就是支持6G频段；
  • AX200/AX201蓝牙版本是5.2，AX210/AX211蓝牙版本是5.3
• AX200、AX210网卡平台适用性和兼容性更强
  • 支持英特尔10代以上CPU，也支持英特尔4代-10代旧平台；（X99 X299也可以）
  • 可以在较新的AMD平台上使用。（网友反映1/2代锐龙会有WIFI蓝牙断流情况）
• AX201和AX211由于使用了英特尔特有的CNVio2协议，只能在Intel 10代及以上的CPU上使用
  • 相当于Intel将一个完整的网卡一分为二，一部分集成在CPU中，一部分做成网卡模块；
  • 所以AX201和AX211已经不能算是完整的网卡，无法脱离Intel CPU使用。
• AX201和A211优势在于同AX200/AX210 相比功耗和发热低一点。

考虑到小主机是AMD平台，同时AX200便宜一点点，最后选用AX200

吐槽下AX200在京东和拼多多的价格差能有十几、二十元，还是拼多多更照顾我的钱包

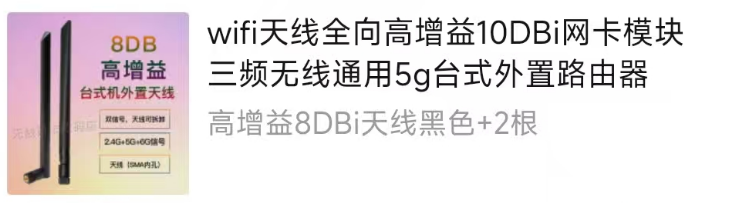

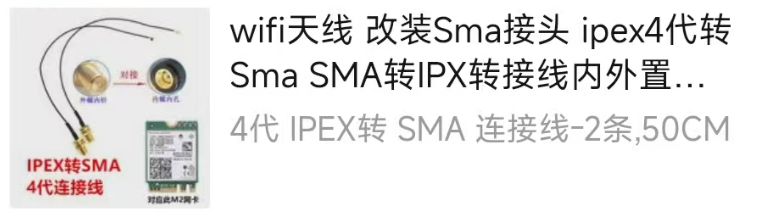

天线

事实证明，当你的校园网网络质量堪忧的时候，你很难说天线的作用是否是心理作用，至少我连对比测试的欲望都没有了。

机械硬盘

smartctl 7.4 2023-08-01 r5530 [x86_64-linux-6.11.0-24-generic] (local build)
Copyright (C) 2002-23, Bruce Allen, Christian Franke, www.smartmontools.org

=== START OF INFORMATION SECTION ===
Device Model:     WDC WD80EFPX-68C4ZN0
Serial Number:    WD-RD0RSZ3E
LU WWN Device Id: 5 0014ee 2c0f99d3e
Firmware Version: 81.00A81
User Capacity:    8,001,563,222,016 bytes [8.00 TB]
Sector Sizes:     512 bytes logical, 4096 bytes physical
Rotation Rate:    5640 rpm
Form Factor:      3.5 inches
Device is:        Not in smartctl database 7.3/5528
ATA Version is:   ACS-3 T13/2161-D revision 5
SATA Version is:  SATA 3.1, 6.0 Gb/s (current: 1.5 Gb/s)
Local Time is:    Sun Apr 27 03:02:54 2025 CST
SMART support is: Available - device has SMART capability.
SMART support is: Enabled

Warning! SMART Attribute Thresholds Structure error: invalid SMART checksum.
=== START OF READ SMART DATA SECTION ===
SMART Status not supported: Incomplete response, ATA output registers missing
SMART overall-health self-assessment test result: PASSED
Warning: This result is based on an Attribute check.

General SMART Values:
Offline data collection status:  (0x00)	Offline data collection activity
					was never started.
					Auto Offline Data Collection: Disabled.
Self-test execution status:      (   0)	The previous self-test routine completed
					without error or no self-test has ever
					been run.
Total time to complete Offline
data collection: 		(10664) seconds.
Offline data collection
capabilities: 			 (0x7b) SMART execute Offline immediate.
					Auto Offline data collection on/off support.
					Suspend Offline collection upon new
					command.
					Offline surface scan supported.
					Self-test supported.
					Conveyance Self-test supported.
					Selective Self-test supported.
SMART capabilities:            (0x0003)	Saves SMART data before entering
					power-saving mode.
					Supports SMART auto save timer.
Error logging capability:        (0x01)	Error logging supported.
					General Purpose Logging supported.
Short self-test routine
recommended polling time: 	 (   2) minutes.
Extended self-test routine
recommended polling time: 	 ( 782) minutes.
Conveyance self-test routine
recommended polling time: 	 (   5) minutes.
SCT capabilities: 	       (0x0039)	SCT Status supported.
					SCT Error Recovery Control supported.
					SCT Feature Control supported.
					SCT Data Table supported.

SMART Attributes Data Structure revision number: 16
Vendor Specific SMART Attributes with Thresholds:
ID# ATTRIBUTE_NAME          FLAG     VALUE WORST THRESH TYPE      UPDATED  WHEN_FAILED RAW_VALUE
  1 Raw_Read_Error_Rate     0x002f   100   253   051    Pre-fail  Always       -       0
  3 Spin_Up_Time            0x0027   187   187   021    Pre-fail  Always       -       7633
  4 Start_Stop_Count        0x0032   100   100   000    Old_age   Always       -       63
  5 Reallocated_Sector_Ct   0x0033   200   200   140    Pre-fail  Always       -       0
  7 Seek_Error_Rate         0x002e   100   253   000    Old_age   Always       -       0
  9 Power_On_Hours          0x0032   100   100   000    Old_age   Always       -       210
 10 Spin_Retry_Count        0x0032   100   253   000    Old_age   Always       -       0
 11 Calibration_Retry_Count 0x0032   100   253   000    Old_age   Always       -       0
 12 Power_Cycle_Count       0x0032   100   100   000    Old_age   Always       -       43
192 Power-Off_Retract_Count 0x0032   200   200   000    Old_age   Always       -       40
193 Load_Cycle_Count        0x0032   200   200   000    Old_age   Always       -       65
194 Temperature_Celsius     0x0022   118   104   000    Old_age   Always       -       34
196 Reallocated_Event_Count 0x0032   200   200   000    Old_age   Always       -       0
197 Current_Pending_Sector  0x0032   200   200   000    Old_age   Always       -       0
198 Offline_Uncorrectable   0x0030   100   253   000    Old_age   Offline      -       0
199 UDMA_CRC_Error_Count    0x0032   200   200   000    Old_age   Always       -       0
200 Multi_Zone_Error_Rate   0x0008   100   253   000    Old_age   Offline      -       0

SMART Error Log Version: 1
No Errors Logged

SMART Self-test log structure revision number 1
No self-tests have been logged.  [To run self-tests, use: smartctl -t]

SMART Selective self-test log data structure revision number 1
 SPAN  MIN_LBA  MAX_LBA  CURRENT_TEST_STATUS
    1        0        0  Not_testing
    2        0        0  Not_testing
    3        0        0  Not_testing
    4        0        0  Not_testing
    5        0        0  Not_testing
Selective self-test flags (0x0):
  After scanning selected spans, do NOT read-scan remainder of disk.
If Selective self-test is pending on power-up, resume after 0 minute delay.

The above only provides legacy SMART information - try 'smartctl -x' for more

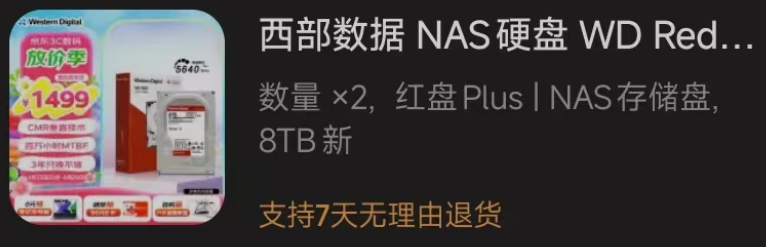

机械硬盘是以前小白的时候买的，直接买了全新的8TB的西数红盘。如果是现在的我一定去易手硬盘之家看二手盘。

现在用smartctl看，硬盘健康又“年轻”，摆着不用真浪费。

不过真要买大容量机械盘的话，可以看看希捷的20t，西数的HC570、HC550

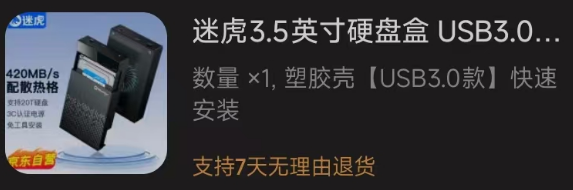

硬盘盒

不过找个转接线和电源就可以用机械硬盘了，可惜手上没有多余的转接线，不然可以不买硬盘盒。

不过盒子有个好处就是能保护机械硬盘，摆放可以相对随意。

小主机

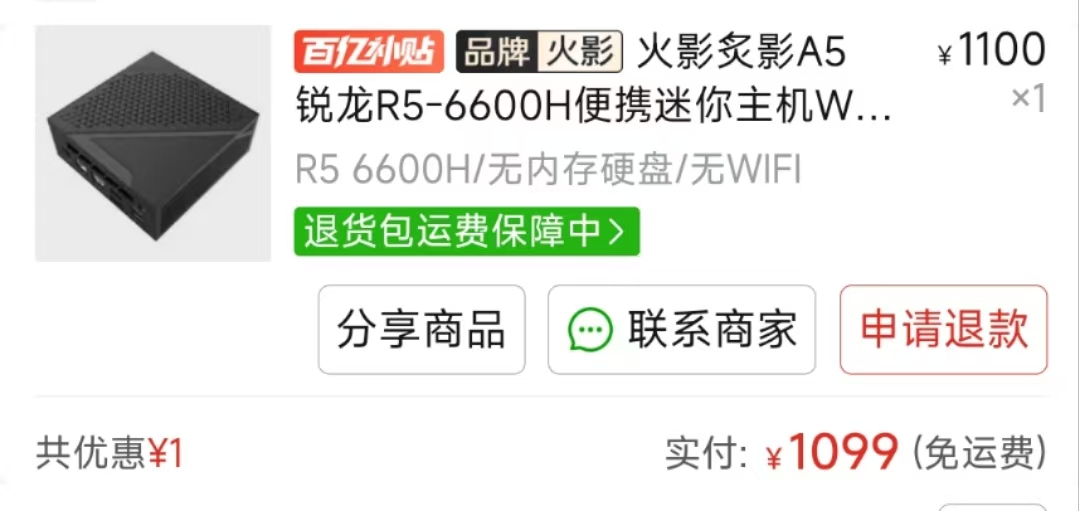

特意把价格也截进图，是因为清明买了之后发现，早几天买的话，900多就可以拿下，甚至更早买的话，800多就可以拿下，感觉自己是个冤大头。。。

CPU(集显)

网站参数分析

本来想着把商店的介绍图全部贴出来，但是图片都太长，内容也不太关键，也就算了。

AMD Ryzen 5 6600H

• 核心架构：Zen 3+ (改进版的 Zen 3 架构)
• 核心数：6 核 12 线程
• 基础频率：3.3 GHz
• 加速频率：最高 4.5 GHz
• TDP（热设计功耗）：45W
• 内建显卡：AMD Radeon 660M（RDNA 2架构）

多核和单核性能对于日常开发也足够了，重任务可以放在服务器跑。
预计平时跑满cpu的时间也不多，待机或者轻度使用的功耗实际不会很大，对于散热器要求其实也不会很高。
集成显卡，同时内存有限，估计也就玩点小游戏或者办公、视频，也满足心理预期。
最重要的是支持DDR5和PCI4.0，支持DDR5才是购买本机的最大动力。

内存

支持DDR5 SO-DIMM。正如上文所述，这是购买此机的最大理由。

原先其实我是想要自购配件装机，发现支持DDR5 SO-DIMM的主板，只有那么几种，而且价格都不太友好，都要2000多元。所以就盯上小主机。

其实事后想了下，还可以上闲鱼看看笔记本主板，或者看上述所说的二手主板。不过前者跟买小主机也差不多，反正都是笔记本主板定制；后者好像也没看到有卖的，或者价格其实也没有很香

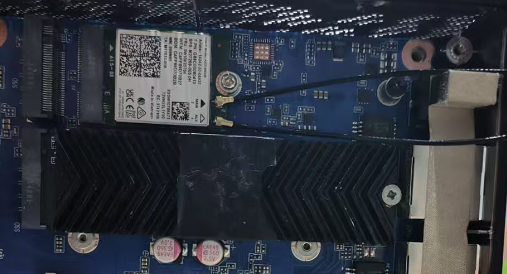

固态硬盘

中规中矩的2280 M.2，并不支持2242的硬盘，没有对应螺丝。

而且还有一点不太好的是，其中一个硬盘和无线网卡上下堆叠在一起，对散热不太友好。

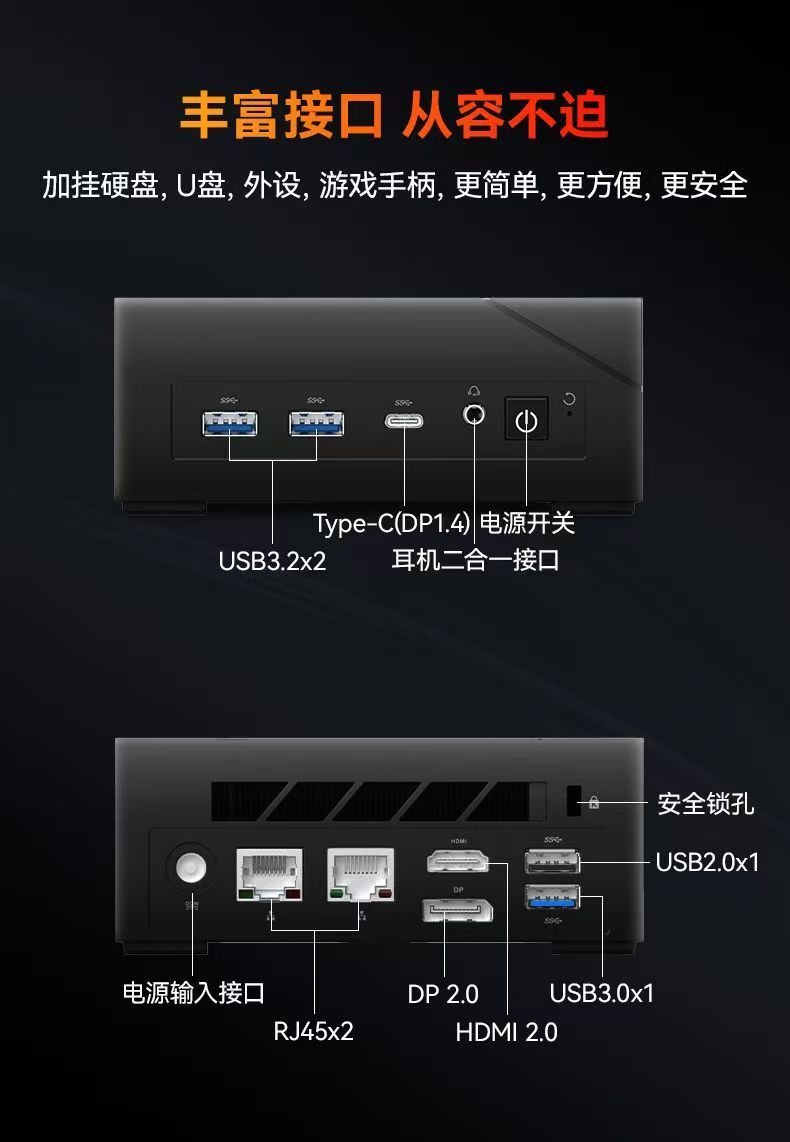

接口

两个RJ45，按商店说法是1000Mbps，就是1Gbps，一般般。内网传东西可能不太够，不过校园网有线速度也不高，也够用。

USB 2.0用来接鼠标或者键盘，USB 3.0和USB 3.2留着接硬盘和U盘等，还行。

三个视频接口看视频或者办公足够了，有typc-C也行。

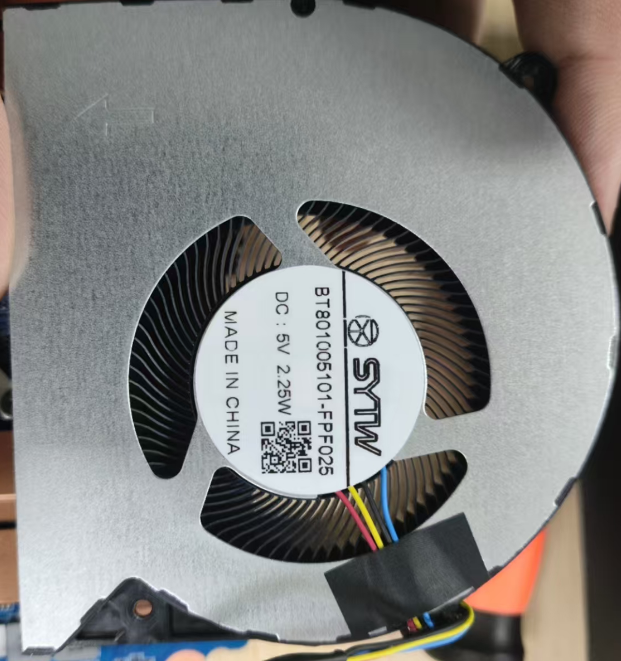

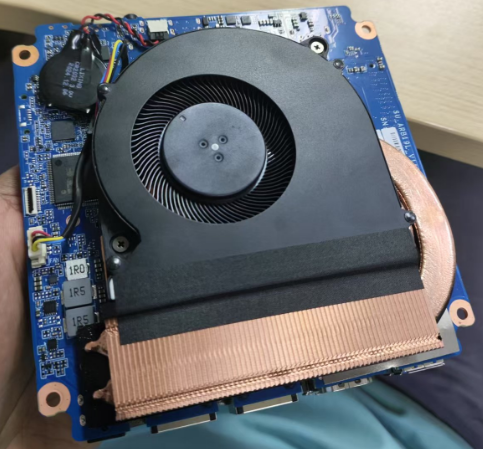

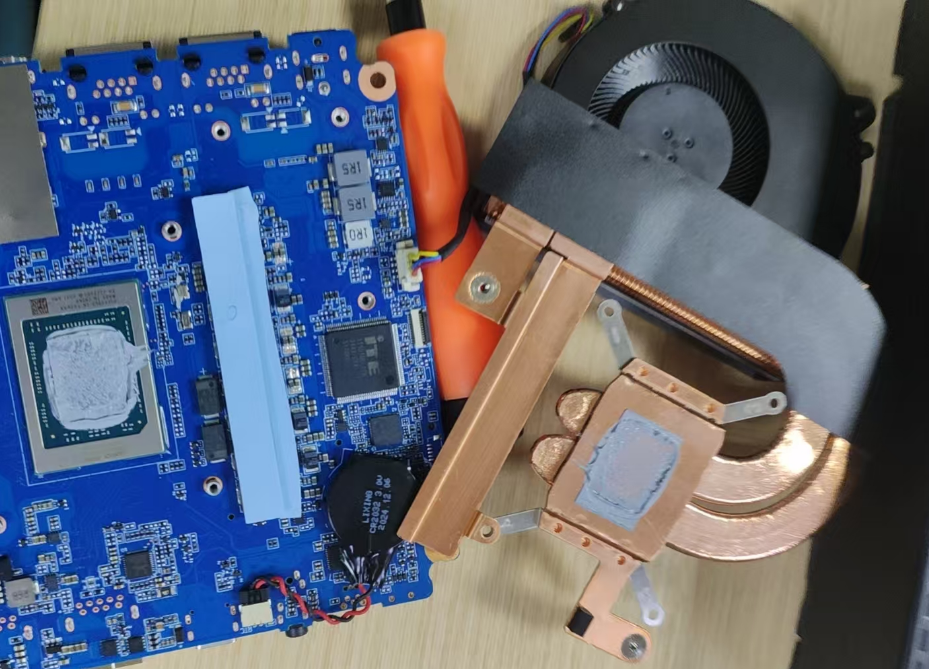

散热器

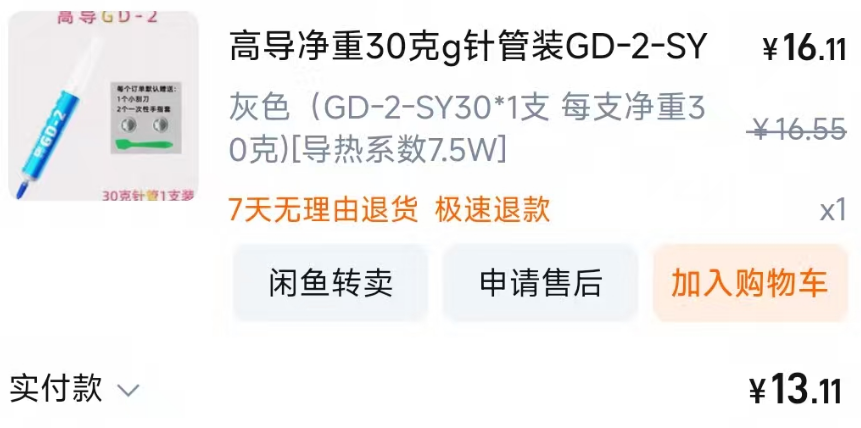

一开始我还担心散热器不耐用，特意买了高导GD2换掉原来的硅脂。

不过后续实际体验下来其实完全够用了，而且噪音不高，就没必要换。

GD2是真便宜，性价比贼高，13元（原价16元）30g，散热性能也不差

主板

实际上主板还提供一个另外的风扇电源接口和LED接口，可以额外接上，不过我没有需求。

装机小插曲

磨丝滑丝想必是跟卡扣式散热器一样折磨人的，都不愿遇到。那么下面的方法很有必要：

• 确保选对螺丝刀，螺丝头的尺寸最好与螺丝吻合，选对少走一半弯路
• 七分压，三分拧。发现有滑动没拧到螺丝的情况就立刻调整，别硬杠

如果真的不幸遇到了磨丝现象，那么最终大法是买个电动打磨笔，磨出一字螺丝口，再用螺丝刀取下

建议在开磨之前先用胶布在周围摆一圈，避免磨下来的铁屑掉落到主板上，粘贴在胶布也方便清理

测试

测试内容没有做记录，只能凭印象书写（也懒得再次测试）

使用stress-ng --cpu 6 --vm 2 --vm-bytes 1G --hdd 1 --timeout 10m --metrics-brief测试，同时使用pensor查看温度

• 内存和硬盘正常
• cpu保持在3.8GHz左右
• 温度基本正常，但cpu温度上升到94度（cpu usage达到78%）（室温应该是25度）。考虑到日常使用中跑满的需求不高，同时温度在不掉频的情况下没有触顶，也能接受

再次查看硬盘健康情况，正常（没有对机械硬盘做测试，不过大概率没问题）

软件

系统

考虑到长时间运行、低功耗、低占用的使用需要，选择Ubuntu 24.04 LTS Desktop系统
不使用Server是因为想要快速实现桌面UI使用，偷懒，不想配置

注意关掉自动更新，不然每天每周来一次重启更新服务导致实验程序没跑完就很痛苦了

防火墙

为了方便管理端口等，使用ufw

注意，后续docker配置网段记得与校园网的错开，否则影响访问校园内网网站等内网服务

远程控制

使用Rustdesk，msc社团官网有提供中转服务器（仅对校园网内开放）

而且使用有个不太方便的地方是，别的电脑想要远程控制Ubuntu系统电脑的时候，需要Ubuntu电脑这边在桌面选择窗口，别的电脑才能进入远程控制页面，否则无法进行远程控制。

BT下载

使用qBittorrent，不过挺吃pt站和种子的，死种难以避免

家庭媒体中心

使用Jellyfin

奇怪的是，我直接安装使用的话，将媒体库绑定为机械硬盘的文件夹后，一直会显示Jellyfin对应用户没有权限访问，折腾了很久，直接改主机用户，然后同步权限，也没有办法解决。

最后还是使用docker运行，建议还是用docker部署来的方便快捷。

注意，如果要改docker容器网段设置的话，只能删除重建容器。
虽然可以设daemon,json来全局配置，但我发现直接docker运行的容器会按照daemon.json来配置网络，跑docker-compose.yml的又不会按照daemon.json的来。
建议创建容器前想好，避免后面重建，也做好文件管理，方便后续溯源

下载器

使用aria2，主要考虑到并行下载和灵活持续多下载任务等场景。

私有云部署

使用Nextcloud，也是绑定到机械硬盘的文件夹。

其他

VSC、QQ、微信、WPS和系统本身配套的软件（浏览器、雷鸟邮箱和其他软件）基本覆盖需求

想玩还能下载steam，能支持泰拉瑞亚、杀戮尖塔等游戏

使用体验

第一感受是日常功耗确实很低，平时正常用或者待机也就十几瓦、二十几瓦功率，跑的多了会四十多瓦，都不高。（只考虑小主机，不包括显示屏、硬盘盒）

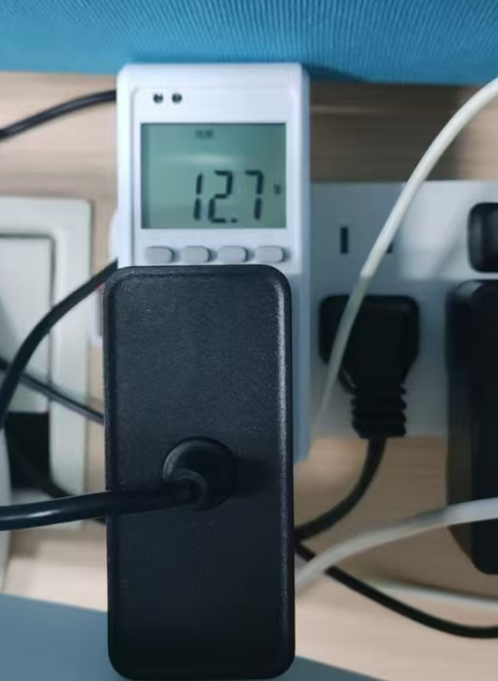

正好拍到很低的功率

噪音不是很明显，个人感觉放宿舍长时间运行也足够。对噪声很敏感的，可以尝试放在更隔离的地方，比如桌子底下，还可以人为放层泡沫箱皮，更降噪
担心机械硬盘震动的，可以给硬盘盒底部周围贴上一圈桌脚垫，便宜好用

不过16g内存要运行游戏的话，就得关完所有后台和其他程序，可能少了点，不过已经放在工位，估计也不会玩，问题不大

写在文末

最后的最后，感谢你看完本文。
你会发现越写到软件部分我没有怎么附上代码和配置文件，一是llm足够查询，二是我也没有做很多个性化工作，三是我偷懒了(bushi)。但是总体我还是写的很认真的嘛。

写博客有点折磨，要从有限的时间里找空闲来写，不过勉勉强强还是写完了，但是看时间，我貌似还欠一两篇博客，老天，我真得抓紧时间提高效率。不过写完的收获感还是满满的，哈哈。希望未来能继续坚持

下一篇估计会写NAO机器人，把语音交互搭建过程分享下。不过如果时间不够，可能拿别的短点的事情来写，但后面还是会分享NAO的。

Ubuntu系统自带的中文输入使用体验真的太差了，对于拼音结果的预测有点抽象，恳请看到本文的Linux大触在评论区推荐个输入法，非常感谢～

写完博客的我，人还在凌晨5点的实验室，蚊子多的起飞，还有30页的ppt一点没做，ddl迫在眉睫，真是绝望的文字

最后再次怀念大同，上述类似的夜晚，没有大同恐怕难熬，感谢你的音乐，一路走好
